Модулей SI2000-V5 пригодных к VoIP немного, вследствие того, что 5-я версия SI2000 (V5) обладает ограниченными набором VoIP сигнализаций, а именно: SIP, SIP-T и H.323. Принимая во внимание тот факт, что IskraTEL выводит из разработки и поддержки стека протоколов H.323, то остается практически только SIP и SIP-T (SIP for telephony). В принципе достаточно только SIP для стыка с Asterisk, по крайней мере это проверено и работает отлично. Что касается остальных сигнализаций, то это удел уже следующей 6-й версии SI2000, или как она теперь называется SI3000.

Схема использования Asterisk совместно с SI2000-V5 дает следующие преимущества:

  1. соединение с вышестоящими провайдерами по E1 от 1 до 32 E1. Поддерживаемые сигнализации при этом могут быть различные: ОКС-7 (до 16 сигнальных звеньев на 1 модуль SI2000), DSS1 PRI/BRI, R1,5, R2, QSIG. Организация в сторону Asterisk до 960 одновременных каналов SIP/VoIP.

  2. поверенная тарификация SI2000, что дает качественно и законно контролировать внешний TDM – трафик, а так же трафик с Asterisk

  3. система статистики SI2000 также дает возможность не только контролировать уровень трафика, проходящего через SI2000, но и предупреждать и устранять различного рода отказы

  4. возможность организации СОРМ на узле

  5. возможность организации до 255 транковых групп TDM или VoIP (подключение нескольких серверов Asterisk)

  6. Для обмена трафиком с внешними операторами используется сигнализация SIP-T (SIP for telephony), так как она способна передавать категорию абонента, Redirect Number и иные параметры при соединении операторов. На SI2000 так же можно назначать категории отдельным абонентам и/или группам каналов.

  7. возможность подключения абонентских модулей по протоколам E1/V5.1, V5.2

  8. Наличие действующего сертификата SI2000 как на местный, так и на зоново-транзитный узел связи.


В общем, Asterisk дает абонентам практически неограниченный сервис по сетям IP, а в сочетании с SI2000 обладает гибкими возможностями по транзиту и обработке голосового трафика (TDM VoIP). Кроме того, в данном случае существует возможность официальной сдачи узла связи контролирующим органам.


Существует несколько реализаций SI2000-V5 с поддержкой VoIP:

  1. модуль SI2000 1U, с поддержкой до 16 E1 и 480 каналов VoIP. Устанавливается в 19” шкаф.

  2. модуль SI2000 MLC, с поддержкой 32 E1, 704 локальных абонентов и 960 VoIP транков. устанавливается в шкаф ETSI, имеет 22 периферийных слота

  3. модуль SI2000 MLC Compact, с поддержкой 32 E1, 320 локальных абонентов и 960 VoIP транков. устанавливается в 19” шкаф, имеет 10 периферийных слота

  4. модуль SI2000 ats-160, с поддержкой 16 E1, 160 локальных абонентов и 480 VoIP транков. Монтируется на стену, имеет 5 периферийных слотов и собственную встроенную систему бесперебойного питания с аккумулятором.


При апгрейде до VoIP уже существующих модулей SI2000-V5 требуется замена ПО, а так же установка DSP-процессоров для обработки VoIP. В некоторых ситуациях дополнительно требуется замена центрального процессора (CDG), а в ряде случаев и центральной платы (CLC), что в свою очередь зависит от версии и года выпуска оборудования.

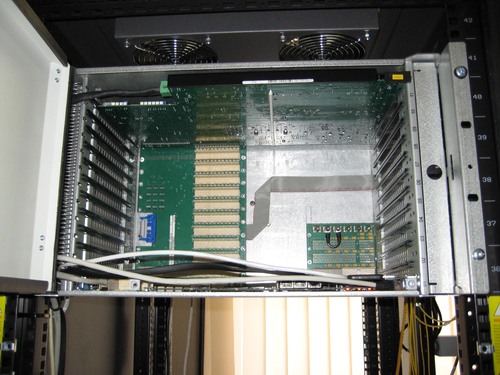

Mодуль SI2000 MLC Compact 19” (без установки периферийных плат)

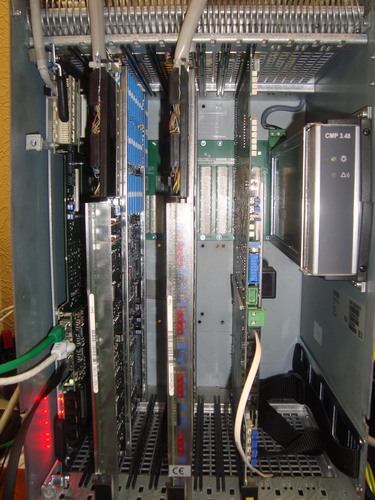

Mодуль SI2000 ats-160 (2 периферийные платы, выпрямитель ~220в/=48в, без аккумулятора)
